Монтаж водостока Scala Plastics
Инструкция
по монтажу
водостока Scala Plastics
![Водосток Scala Plastics рис 1](images5/sp1.jpg)

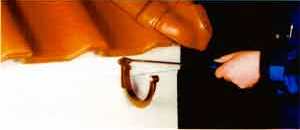

На торцевой поверхности прикрепить крайние держатели,
учитывая наклон в направлении слива 3 мм на 1 м.
![Водосток Scala Plastics рис 2](images5/sp2.jpg)

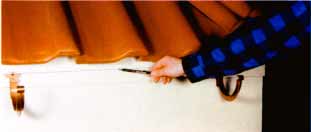

Соединить самый высокий и самый низкий держатель шнуром,
что даст возможность разместить остальные держатели на
соответствующей высоте. Расстояние между держателями должно
быть 40 см
![Водосток Scala Plastics рис 3](images5/sp3.jpg)

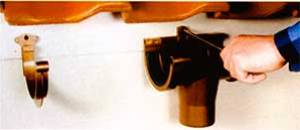

Такие элементы, как: центральная сливная воронка, левая и правая
воронки, хомут имеют собственное крепление. Монтируем их таким
образом, чтобы расстояние от них до держателей не превышало 15 см
![Водосток Scala Plastics рис 4](images5/sp4.jpg)

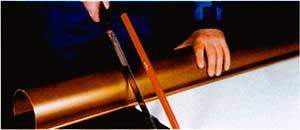

Длину желоба (макс. 4 м) подбираем, отпиливая необходимые
отрезки пилой с мелкими зубцами (ножовкой по металлу).
![Водосток Scala Plastics рис 5](images5/sp5.jpg)

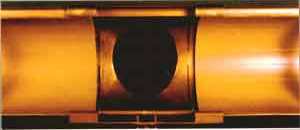

Длину отдельных отрезков желоба между элементами подбираем так,
чтобы концы желоба доходили до пункта "limit position" (идеальное
положение).
![Водосток Scala Plastics рис 6](images5/sp6.jpg)

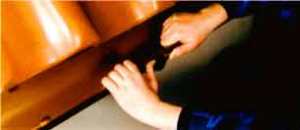

Укрепить желоб, вкладывая его заднюю грань под задний захват
держателя, а потом вдавить переднюю грань в передний захват
держателя.
![Водосток Scala Plastics рис 7](images5/sp7.jpg) ![Водосток Scala Plastics рис 8](images5/sp8.jpg)

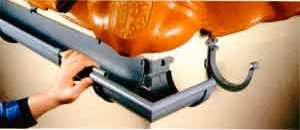

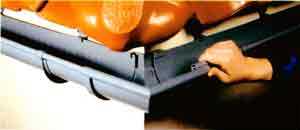

В случае использования углов для желоба надо закрепить
угольник на желобе сначала с одной, а потом с другой стороны
![Водосток Scala Plastics рис 9](images5/sp9.jpg)

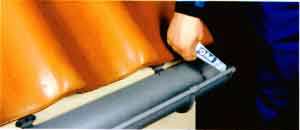

Заглушку приклеить к желобу с помощью клея для твердого ПВХ
![Водосток Scala Plastics рис 10](images5/sp10.jpg)

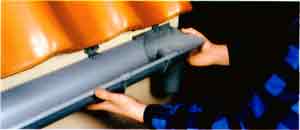

Если сливная труба предназначена на конец здания, применяем
концевую левую или правую воронку с интегральной
заглушкой.
Предлагаем
![Водосток Scala Plastics рис 11](images5/sp11.jpg)

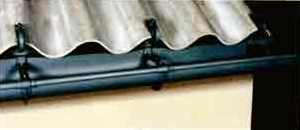

Gofix - угловое крепление - идеальное в случае гофрированных
поверхностей крыш.
![Водосток Scala Plastics рис 12](images5/sp12.jpg)

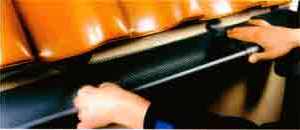

На лесистых территориях, с большим количеством опадающих
листьев, можно применить защитную сетку, прикрепленную к
стабилизаторам.Внимание!
Следует помнить о соответствующей высоте монтажа
желоба по отношению к скату крыши. Особенно при крутых крышах желоб
должен быть замонтирован так, чтобы его внешняя грань была ниже
линии, являющейся продолжением ската крыши. На территориях обильных
снегопадов необходимо использовать снеговые заборчики. Отдельные
элементы системы соединяются с помощью резиновых уплотнителей,
гарантирующих полную герметичность и быстроту монтажа. Правильный
монтаж системы - это также и предвидение изменений размеров
элементов системы при температурных изменениях. Благодаря соединению
желоба с другими элементами системы при помощи резиновых
уплотнителей, а также применению дополнительных элементов: воронок,
хомутов, получаем компенсацию этого явления. При соединении сливных
труб необходимо оставить зазор около 5 мм между трубами. Хомуты на
сливных трубах монтируем на расстоянии не больше, чем 2 м.
