МОНТАЖ ВОДОСТОКОВ АКВАCИСТЕМ (AQUASYSTEM)
1. Расчет площади кровли и выбор размеров водостока Акваcистем (aquAsystem)
Расчет площади
кровли может быть выполнен по формуле X х Y/2 = S,
где X - длина дома, а Y - ширина. Следует помнить,
что максимальная длина желоба на одну воронку не
должна превышать 10 метров. Максимальная длина
желоба между двух воронок - 20 метров.
| Типоразмер |
1 труба |
2 труба |
| S (m2) |
S (m2) |
| 87/125 |
50-100 |
100-200 |
| 100/150 |
100-200 |
200-400 |
2. Водосток Акваcистем (aquAsystem). Кронштейны крепления желоба
Из расчета заданного наклона желоба отметьте
карандашом места загиба кронштейнов, как это показано на
рисунке. Пронумеруйте крюки, чтобы не перепутать при установке.
Рекомендуемый уклон по горизонтали не более 2,5 мм/пог.м..
Монтаж начинается с закрепления наибольшего и наименьшего
кронштейна. Между ними натягивается веревка, обозначающая дно
желоба.
Кронштейны следует устанавливать на стропильную ногу или под
обрешетку кровли. Расстояние между кронштейнами не должно
превышать 600 мм. Кронштейны крепятся шурупами. Если желоб имеет
две водосточные трубы, то желоб устанавливается с наклоном от
середины расстояния между трубами.
Выполняя загиб кронштейнов, делайте поправку на угол наклона.
Передний край желоба должен быть на 6мм ниже заднего.
3. Водосток Акваcистем (aquAsystem). Установка приемной воронки
 Отметьте
местоположение приемной воронки и выпилите отверстие ножовкой по
металлу. Подогните плоскогубцами кромки получившегося отверстия
вниз. Оденьте воронку, зацепив ее передним фальцем за переднюю
кромку желоба, и загните пластины-фиксаторы воронки вокруг
задней кромки.
Приемная воронка устанавливается на желоб до его окончательного
крепления к кронштейнам.
4. Водосток Акваcистем (aquAsystem). Соединение и установка желобов
Желоба
соединяются при помощи соединителей желобов. Так же желоба могут
соединяются в нахлест. Рекомендуемая ширина нахлеста составляет
30 мм. Для придания системе герметичности, на место стыка
желобов следует нанести силиконовый герметик.
Возьмите два так, чтобы совпали передние кромки. Вставьте их
друг в друга и поверните до контакта. Возьмитесь двумя руками за
кромку по краям соединения и дожмите заднюю кромку до
защелкивания.
5. Водосток Акваcистем (aquAsystem). Установка заглушек
Отрежьте
приблизительно 5 мм от края желоба и его задней кромки. Вставьте
заглушки и аккуратно забейте ее резиновым молотком. Загните
выступы заглушки максимально ближе к желобу, а затем обстучите
для более плотного прилегания и эстетического вида.
6. Водосток Акваcистем (aquAsystem).Установка колен
 Система колен
применяется для соединения воронок с водосточными трубами. Для
достижения необходимого расстояния между водосточной трубой и
стеной можно использовать промежуточную трубу между коленями.
7. Водосток Акваcистем (aquAsystem).Выбор длины промежуточной трубы
Выбор длины
промежуточной трубы можно сделать на основе приведенной здесь
таблицы:
| U мм |
H мм |
L мм |
| 220 |
275 |
0 |
| 270 |
290 |
100 |
| 300 |
300 |
135 |
| 350 |
320 |
185 |
| 400 |
340 |
240 |
| 450 |
355 |
290 |
| 500 |
375 |
345 |
| 550 |
395 |
400 |
| 600 |
410 |
455 |
| 650 |
430 |
505 |
| 700 |
450 |
560 |
| 750 |
465 |
610 |
| 800 |
485 |
665 |
| 850 |
505 |
720 |
| 900 |
520 |
770 |
| 950 |
540 |
825 |
| 1000 |
555 |
880 |
| 1050 |
575 |
930 |
| 1100 |
595 |
985 |
| 1150 |
610 |
1040 |
| 1200 |
630 |
1090 |
8. Водосток Акваcистем (aquAsystem).Порезка труб
При порезке труб
рекомендуется аккуратно разрезать трубу в
соответствии с ее осью при помощи ножовки по
металлу.
9. Водосток Акваcистем (aquAsystem). Установка водосточных
труб
Трубы крепятся между собой и
аксессуарами стык в стык при помощи раструбов большего диаметра.
Для крепления трубы к стене применяются хомуты трубы, которые
устанавливаются через каждые 2,5 метра.

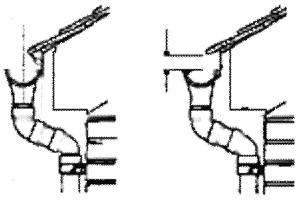

10. Водосток Акваcистем (aquAsystem). Возможные ошибки при
установке
1.Превышение рекомендованного
расстояния между кронштейнами желоба может привести падению
желоба
2.Край желоба находится дальше вертикальной оси желоба. При
правильной установке водосток отцентрирован относительно края
кровли
3.Малый нахлест кровли над стропильной системой может привести к
"задуванию" стекающей воды и обветшанию кровли и фасада
4.Увеличенное расстояние между краем кровли и наивысшей точкой
желоба может вызвать перелив воды через желоб и ее
разбрызгивание
5.Уменьшение рекомендованного нахлеста в месте соединения
желобов может привести к хрупкости системы
6.Превышение рекомендованного нахлеста приводит к деформации
целостности системы и нарушению герметичности
11. Водосток Акваcистем (aquAsystem).Инструкция по
эксплуатации
В случае образования заторов, пожалуйста, используйте только
гибкие очистные приспособления. Недопустимо применение для этих
целей металлических заостренных предметов или химических
реактивов.
