Перед началом работы убедитесь,
что лобовая доска установлена ровно. Неровная поверхность доски
может значительно исказить внешний вид водостока. С помощью
шурупов (25 мм) закрепите воронку на лобовой доске в
соответствии с выставленным ранее уровнем.

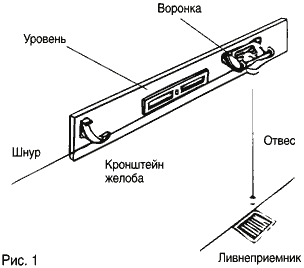

Выбрав необходимую конфигурацию водостока, приступайте к
разметке мест установки его элементов при помощи мела и шнура
(Рис. 1).
Предварительно выставленный уровень поможет при установке
желобов и кронштейнов. Установите кронштейн желоба в конце
лобовой доски на максимально удаленном расстоянии от воронки и
устанавливайте последующие кронштейны так, чтобы отклонение от
горизонтали составило 3,5 мм на 1 пог.м.
Кронштейны устанавливаются на расстоянии 0,6 м друг от друга.
На зданиях, не имеющих лобовой доски, используются кронштейны,
устанавливаемые непосредственно на стропильную ногу.
Установка водосточной желобов
![Установка водосточной желобов ХАНТЕР HUNTER](images5/mon2.gif)
Уникальная водосточная система
ХАНТЕР (HUNTER) обеспечивает простую установку. Система
крепления на защелках. Необходимо вставить окончание желоба под
выступающую часть защелки. Окончание желоба должно быть
аккуратно обрезано, очищено от грязи и заусениц. Убедитесь, что
желоб вставлен правильно, и вставьте его до упора. Возьмитесь
двумя руками за наружный край желоба и большими пальцами вдавите
в защелку.
Нельзя подпиливать желоб для простоты установки.
Все фитинги ХАНТЕР (HUNTER) имеют отметку: "вставлять до этой
отметки".Установка водосточных углов желоба
В
системе водостоков ХАНТЕР (HUNTER) внутренние и наружные
повороты желоба снабжены отверстиями для установки.
В системе водостока ХАНТЕР HUNTER эти отверстия необходимо
просверлить!!!
Рекомендуется крепить углы желоба к лобовой доске. Там, где это
невозможно, необходимо использовать кронштейны, установленные на
расстоянии не более 150 мм от каждого угла желоба.
Соединение водосточных
желобов

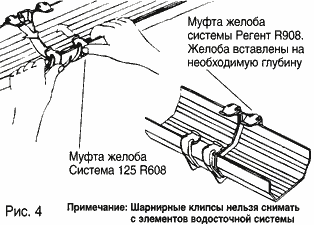

![Соединение водосточных желобов ХАНТЕР HUNTER](images5/mon4.gif)
Соединение желобов осуществляется
с помощью муфты желоба, имеющей 2 резиновых уплотнителя.
Маркировка на внутренней стороне указывает предельную величину
термического расширения.
Желоба водостока ХАНТЕР HUNTER могут быть соединены с помощью
муфты желоба, усиленной дополнительным кронштейном.
Примечание: обратите особое внимание, что перед окончанием
желоба, превышающим 1 м, необходимо установить дополнительный
усиливающий кронштейн.
