Монтаж желобов GALECO

1. Основные принципы

Запланируйте водосточную систему, принимая во внимание: размер системы (количество стоков), позволяющей отводить воду с Вашей крыши; количество стоков, соединительных элементов, заглушек, крюков (рекомендуемая расстановка крюков – с шагом 1 м либо чаще) и желобов (1 желоб = 3 погонных метра), а также труб (1 труба = 4 пог. м) и фасонных элементов труб.
Помните, что в системе GALECO соединительная муфта жестко прикреплена с помощью крюка (кронштейна) к фронтонной доске либо стропилу (обрешетине), что стабилизирует систему и требует тщательной разметки мест крепления крюков, поддерживающих муфты желобов (с шагом 304-305 см).
Вы можете применить специальный легкий сток GALECO либо сток GALECO PVC (OP 125/100 или OP 125/80), при этом Вы можете применить сточную трубу Ø 80 вместе с соответствующими фасонными элементами.
Помните, что желоб должен выступать за полотно крыши так, чтобы не представлять собой единственного упора для сползающего с крыши снега, и не может выступать за линию, являющуюся продолжением крыши.
Желоба следует устанавливать с рекомендуемым уклоном 28 мм на 10 мм (1:350).
Хотя термическое расширение металлического желоба значительно меньше, чем желоба ПХВ, соединительная муфта имеет линию рекомендованного монтажа, и не следует ее переступать (следует оставить минимум 4 мм и максимум 10 мм свободных).
Следует защитить желоб от обледенения. Наилучшей защитой является хорошее утепление крыши, совмещенное с противоснежными барьерами. Все более популярным является также применение систем обогрева желоба. Обледенение не только нагружает желоб, но и отрицательно влияет на плотность системы. В отличие от других водосточных систем, доступных на рынке, водосточные желоба GALECO можно монтировать также после предварительной установки наджелобного пояса !!!

2. Выведение уровня

Определите место стока. Помните, что это всегда самая нижняя точка водостока системы желобов. Определите положение крайних крюков, а также крюков, поддерживающих соединительные муфты, с шагом 304-305 см. Между соединительными элементами установите минимум 2 крюка. В районах с обильными снегопадами следует увеличить количество крюков до минимум 3 и установить противоснежные барьеры.

Точная планировка размещения крюков под соединительные муфты является основой простого и легкого монтажа. По месту запланированного стока вырежьте отверстие в желобе и установите водосточную воронку. Отверстие можно вырезать, применяя ниблер либо ножницы. Форма отверстия должна быть круглой. Отверстие можно обработать защитной замазкой. В случае металлических воронок недопустимым является разрез желоба по месту стока, это не рекомендуется также в случае применения воронок из ПХВ.

Соберите желоба, вкладывая их сначала в тыльный, а затем в передний замок.

Изгибы устанавливайте на соединительных муфтах (всегда, когда это только возможно, опирающихся на крюки).

Установите заглушки.
Заглушки, а также соединительные муфты, следует после монтажа дополнительно уполотнить кровельным силиконом.

3. Выведение вертикали.

Соедините сток с коленом (либо муфтой). Как колено, так и муфта, могут и должны устанавливаться в хомуте, что обеспечит стабильность водостока. В случае необходимости более прочного соединения колена с водостоком на колене 67 градусов Ø 100 отмечены точки, в которых следует просверлить колено и водосток, чтобы соединить их заклепками либо, напр., скрепками для автомобильной обивки.

4. Соединение воронки со сточной трубой.

В случае крыш без навеса трубу вставляется (с помощью муфты) непосредственно в воронку стока. В случае крыш с навесом соединяем воронку с водосточной трубой с помощью двух колен и прирезанного на соответствующую длину отрезка трубы.

5. Соединение двух водосточных труб.

Трубы соединить с помощью муфты, помня о том, чтобы оставить расширительный шов, дающий возможность теплового расширения системы.

6. Монтаж хомутов.

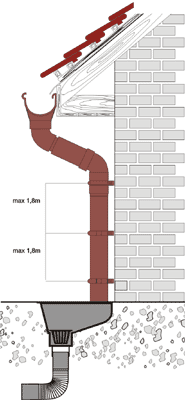

Хомуты закрепить на расстоянии 1,8 м друг от друга (рис. 7) при помощи винтов (дюбелей) длиной, соответствующей толщине теплоизоляционного слоя стены. Заданием хомутов является удержание труб в вертикальном положении, при этом они не должны препятствовать термическому расширению системы, - поэтому не следует их слишком сильно стягивать (хомут не может сжимать трубу).

7. Завершение инсталляции системы водоотвода.

а) Отвод на поверхность грунта – на конце водосточной трубы следует установить колено либо отвод. Минимальное расстояние отвода от земли составляет 20 см.
b) Отвод в ливневую канализацию либо резервуар для дождевой воды, – конец трубы следует установить в отверстии предварительно подготовленного отстойника (ревизии), соединяющего водосточную систему с ливневой канализацией.

8. Резюме
