Цоколь

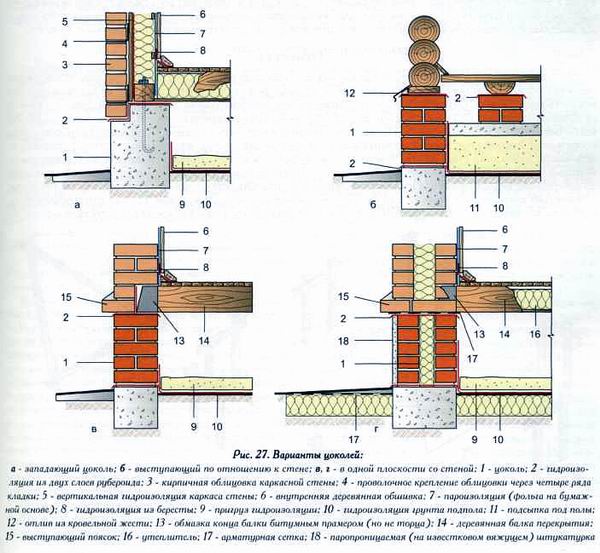

Переходная конструкция от фундамента к наружным стенам называется цоколем. Часто цоколем служит верх ленточного фундамента. Цоколь должен быть прочным, устойчивым против атмосферных и грунтовых вод. Поэтому его выкладывают из надежных морозостойких материалов — из натурального или искусственного камня, бетона, бутобетона. По отношению к наружной плоскости стены цоколь может быть западаю­щим, выступающим или находиться в одной плоскости с ней (рис. 27).

выступающий по отношению к стене. На внутренний выступ фундамента удобно укладывать концы лаг при устройстве полов по лагам. При ленточном фундаменте цоколем является его верхняя часть, выступающая над поверхностью грунта, при столбчатом — ростверк, или забирка. Выступающий цоколь традиционно устраивают при стенах из легких материалов и небольшой толщины. При таком цоколе необходим защитный слив.

Западающий цоколь может иметь меньшую толщину, не требует устройства слива, эстетически более современен, выступ стены скрывает очертание слоя горизонтальной гидроизоляции, позволяет хорошо защитить его от стекающей со стены воды. Однако устройство западающего цоколя не всегда возможно, — неточное очертание наружных граней фундамента в плане, слишком тонкие стены, рваная по верхнему обрезу кромка кладки из бута, необходимость большей толщины по теплотехническим соображениям.

Цоколь в одной плоскости со стеной имеет такую же толщину, как и стена, но при этом гидроизоляцион­ный слой остается неприкрытым и выглядит нечетко оформленным. В этом случае есть смысл устроить по верху цоколя выступающий поясок.

Самый простой вид цоколя — забирки. Это тонкие стены между столбами фундамента, утепляющие подпольное пространство и предохраняющие его от пыли, влаги, снега и других воздействий. Минимальная тол­щина стенки забирки принимается: для бутовой кладки — 200 мм; для кирпичной кладки — 120 мм; для арми­рованного бетона — 100-120 мм. В грунт забирка заглубляется на 200 - 300 мм.
Одним из главнейших предназначений цоколя является создание преграды для проникновения сырости и влаги в вышележащие конструкции и помещения. Для этого в его конструкцию неотъемлемым элементом вводится гидроизоляция (горизонтальная и вертикальная). На цоколе размещают две горизонтальные гидроизоляции, каждая из которых состоит из двух слоев рубероида на битумной мастике. Первую гидроизоляцию устраивают на высоте около 20 см от уровня отмостки, вторую — по верху цоколя. Назначение гидроизоляции — отсечение миграции влаги в стены. Она происходит из-за увлажнения цоколя от таяния снега и дождевых брызг и от капиллярного подсоса воды из грунта. Еще совсем недавно устраивали одну гидроизоляцию на уровне верха цоколя. Такая гидроизоляция отсекала подсос воды в стены, но сам цоколь при этом находился в увлажненном состоянии. Влага, скапливающаяся в порах материала цоколя, при зимних замерзаниях увеличивалась в объеме и рвала капилляры. Повторяющийся из года в год процесс разрушал материал цоколей домов. Поверхности, предназначенные для нанесения гидроизоляции, требуют тщательной подготовки (выравнивания, устройства стяжек, оштукатуривания и т. п.). Так, например, для выравнивания верха ленточного фундамента по его бокам закрепляют две доски с ровными кромками и образовавшееся пространство заполняют цементно-песчаным раствором состава 1:3. Затем его выравнивают и заглаживают (в необходимых случаях железнят, — посыпают сухим цементом и затирают). Для защиты цоколя от атмосферного увлажнения их облицовывают кирпичом, плитами из естественного камня или керамическими плитками.
Изнутри цокольного ограждения следует устраивать теплоизолирующую отсыпку, минераловатную или плитную прокладку. Однако следует иметь в виду, что такая конструкция подполья без применения дополнительных мер противопоказана для бань с эпизодическим режимом эксплуатации. При непостоянном протапливании в зимнее время грунт под баней охлаждается и увлажняется, что может послужить причиной появления сырости в бане и вызвать деформации пола. Для снижения интенсивности поступления влаги из грунта подполье выстилают рубероидом или полиэтиленовой пленкой
