Каркасы стен и потолков

Каркасы потолков. Каркасом потолка могут быть потолочные балки, встроенные в конструкцию стропильных ферм, либо сами стропила. И то, и другое можно обшить листами гипсокартона или фанеры стандартных размеров. Обычно потолочные балки и лаги размечают с шагом 400 мм, а фермы крыши — с шагом 600 мм. В местностях с большой снеговой нагрузкой на пролете 2,4 м часто устанавливают дополнительную ферму, а значит, шаг фермы здесь будет — 480 мм.

Весьма важный момент, который следует учитывать при разметке конструкции потолка, — дымоходы, вентиляция и прочие коммуникации. При разметке лаг, балок и стропильных ферм надо обеспечить для них проход. Нередко для этого приходится изменить разметку. Да и вообще, во время разметки и сборки каркаса нужно думать не только о следующем этапе своей работы, но позаботиться также о дальнейших задачах по отделке дома и оснащению его инженерным оборудованием.

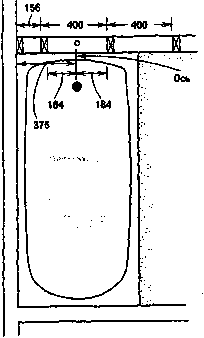

Рис. 13. Разметка стены в ванной. Установка стоек симметрично оси ванны позволит подвести трубы к смесителю

Обеспечение основы для гвоздей. При изготовлении каркаса стены одна из главных задач — обеспечить основу для крепления концов чистовой обшивки в каждом углу и на пересечениях стен. Кроме того, угловые доски и наличники окон также часто не попадают на каркас, и их приходиться прибивать к обшивке. Чтобы этого избежать, уже на стадии сборки каркаса нужно подготовить детали отделки и, если необходимо, установить дополнительные стойки, проставки и прочие несущие элементы (рис. 12).

Оставьте место для сантехники. Предположим, вы собрали каркас из бруса сечением 50x100 мм. В туалете такая стена может создать серьезную проблему, поскольку при установке вентиляционной трубы 075 мм в обвязках при­дется просверлить соответствующие отверстия. Очевидно, что в этом случае сечение элементов каркаса будет слишком ослаблено, что может привести к большим неприятностям, включая разрушение стены, выпячивание отделки (из-за трубы), попадание шурупов в трубу и прочее. Поэтому каркас такой стены надо делать из доски сечением 50x150 мм, даже если на чертежах указано иное сечение.

Подобная ситуация может возникнуть и со стеной у торца ванны при установке кранов и душа. В этом случае целесообразно заранее с этим определиться и оставить свободное пространство в нужном месте (рис. 13). В соответствии с предварительным замыслом и устанавливают затем стойки с выбранным шагом.

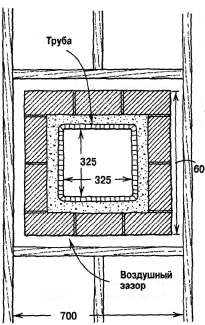

Рис. 14. Каркас вокруг дымохода

Еще один способ избежать проблем при прокладке сантехники и электрики — прибивать вторую верхнюю обвязку к первой только над стойками. В этом случае при сверлении вы не нарветесь на гвозди или шурупы.

Делайте каркас подальше от дымохода. Для деревянного дома самой страшной опасностью всегда был огонь. Поэтому и самый первый строительный инспектор — пожарный. Угроза пожара и в наши дни остается главной опасностью для деревянных строений. Поэтому особое внимание следует уделять дымоходу. Он ни в коем случае не должен касаться элементов каркаса (рис. 14).
Таким образом, чтобы разметитьпроемы для дымохода, сначала нужно определить точно его размер и добавить к нему соответствующий рекомендованный нормами зазор. Если в доме планируется установить камин с выводом че­рез стену, в ней также предусматривают соответствующий проем. Причем параметры отопительного оборудования нужно знать не в общем, а совершенно конкретно. Для этого не мешает, например, заранее проконсультироваться с каменщиком и выяснить, что и как он собирается возводить.
